Equipamento necessário para a manutenção dos transformadores
>
|
| Lugar de origem | China |
| Marca | REXON |
| Certificação | CE, ISO, SGS, CCC |
| Número do modelo | GD-2290Y/300 |
Aplicação
O dispositivo de recuperação e recarga de gás SF6 é um equipamento essencial para a recuperação e tratamento de gás SF6 no fabrico, instalação e manutenção de aparelhos elétricos SF6.Este dispositivo de recuperação e recarga de gás SF6 é desenvolvido pela nossa empresa de acordo com a norma JB / DQ2588-90 do Ministério da Indústria Eletromecânica e DL / T 662-2009
Características
1.Com a adoção da teoria internacional avançada de refrigeração liquefeita na concepção, a pressão de trabalho no sistema é reduzida, ao mesmo tempo que a eficácia real da recuperação é aumentada. 2.Com um filtro de tipo seco auto-regenerativo, o teor de água após a recuperação primária é inferior a 40 ppm em volume.
3É capaz de encher o cilindro de aço com gás SF6 liquefeito.

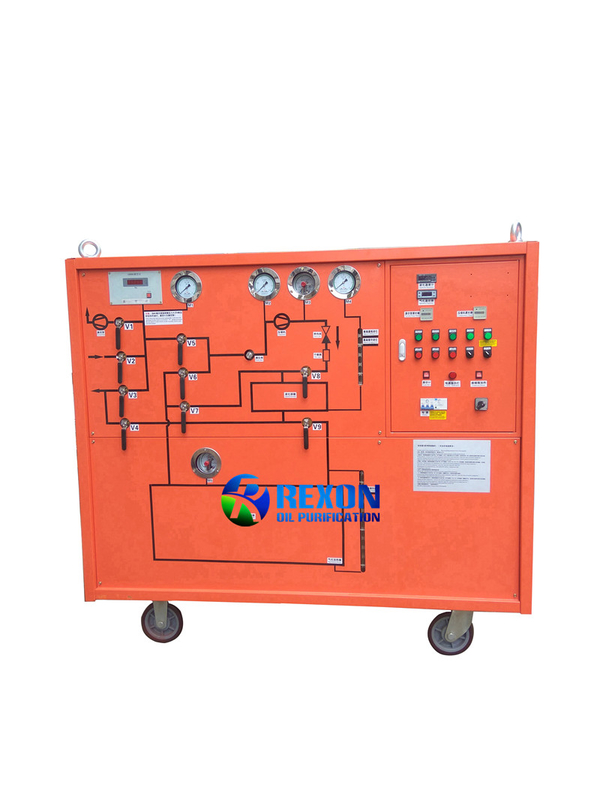

4A operação é simples e clara, uma vez que o diagrama de fluxo é desenhado na placa frontal.
5A fonte de alimentação de três fases no sistema elétrico é auto-afirmada e ajustada.
6O dispositivo inteiro deve ser refrigerado a ar e móvel, podendo assim ser operado em qualquer local sem água.
Parâmetros técnicos
| Tipo |
Refrigeração líquida, Tipo móvel refrigerado a ar |
|||
| Temperatura ambiente | -10°C ∼40°C | |||
| Recuperação | Pressão inicial ((MPa) | 0.8 | ||
| Pressão final ((MPa) | ≤ 0.053 | |||
| Tempo necessário para 1m3(h/m)3) | ≤ 0.4 | |||
| Reabastecimento | Pressão inicial ((Pa) | ≤133 | ||
| Pressão final ((MPa) | 0.7 | |||
| Tempo necessário para 1m3(h/m)3) | ≤ 0.2 | |||
| Tempos de evacuação de 0,1 MPa113 Pa (h/m)3) | ≤ 0.25 | |||
| Grau limitado de vácuo ((Pa) | ≤ 10 | |||
| Preservação do vácuo (Pa/24 horas) | ≤ 400 | |||
| Taxa de vazamento anual | ≤ 0,5% | |||
|
A pureza do recuperado Gás SF6 |
Teor de água ((PPM/V) | ≤ 40 | ||
| Óleo ((PPM/W) | ≤ 10 | |||
|
Armazenamento Tanque |
Modo de armazenamento | Estado líquido | ||
| Pressão ((MPa) | 3.9 | |||
| Volume (L) | 300 | |||
| Quantidade líquida armazenada ((kg) | 300 | |||
| Modo de Liquefação | Refrigeração Liquefação | |||
| Modo de vaporização | Aquecimento Elétrico | |||
| Tipo de filtro tipo seco Regeneração | Aquecimento a vácuo | |||
| Fornecimento de energia | 380 V, 50 Hz | |||
| Consumo total de energia (kW) | ≤ 12 | |||
| Nível sonoro dB ((A)) | ≤ 75 | |||
| Dimensão exterior ((mm) | 1970×1100×1630 | |||
| Peso do Dispositivo (kg) | ≤ 1000 | |||
