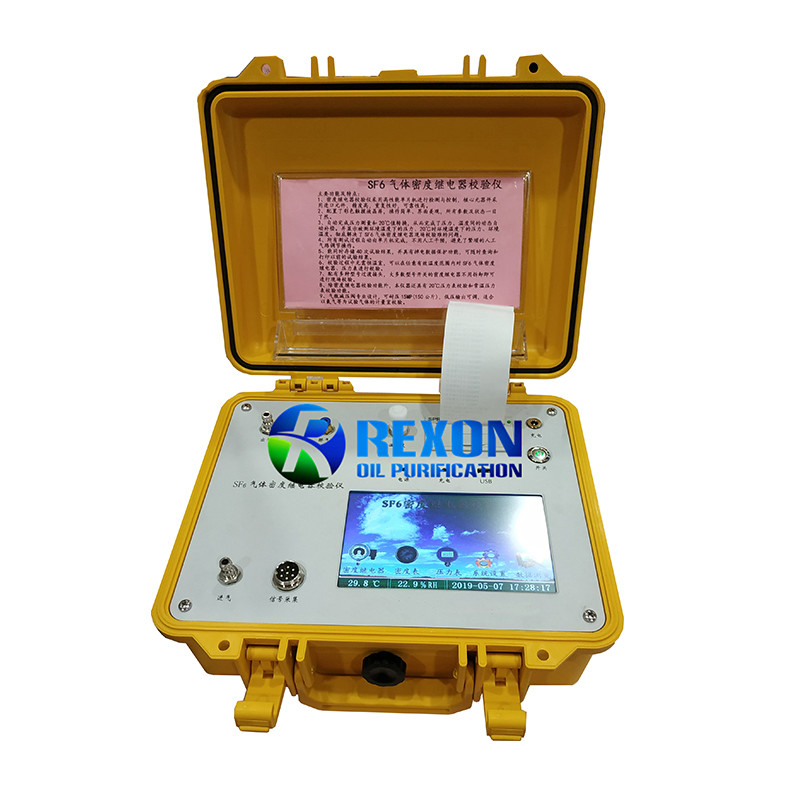

SF6 Teste de calibração por retransmissão de densidade

Descrição

O relé de densidade de gás SF6 é um componente importante utilizado para monitorizar a alteração da densidade de gás SF6 no corpo do interruptor SF6 durante o funcionamento.Devido à ação pouco frequente do relé de densidade de gás SF6 na operação em campo, muitas vezes tem ação inflexível, mau contato e outros fenômenos após um período de tempo, e alguns também mostram que o desempenho de compensação de temperatura do relé de densidade piora,A mudança súbita da temperatura ambiente leva frequentemente a um mau funcionamento do relé de densidade SF6Por conseguinte, o código de ensaio preventivo DL/T596-1996 para equipamento de energia estipula que cada utilizador de interruptor SF6 deve calibrar regularmente o relé de densidade de gás SF6.O calibrador de relé de densidade RNSFJ SF6 é desenvolvido de acordo com DL / t259-2012: Especificação de calibração do relé de densidade SF6 emitida pela Administração Nacional da Energia.

Este testador usa uma tela LCD colorida de 7,0 polegadas para interação homem-computador, tornando mais conveniente de operar.O pacote de baterias de lítio recarregáveis de grande capacidade fornece um longo tempo de esperaEquipado com uma interface USB padrão, os dados históricos podem ser exportados para uma unidade flash USB através da interface.
Para além da calibração de relés de densidade SF6, este instrumento tem também a função de calibrar manômetros de pressão e manômetros de densidade.O instrumento pode detectar automaticamente condições anormais durante o processo de mediçãoSe ocorrerem fugas de tubulação, fugas de ar ou pressão de ar insuficiente nas entradas e saídas, o instrumento parará automaticamente de funcionar e aparecerá um aviso.
Em um recipiente fechado, a pressão do gás SF6 a uma determinada temperatura pode representar a densidade do gás SF6.Durante a calibração no local, o valor de pressão medido deve ser convertido no valor de pressão correspondente a 20 °C a diferentes temperaturas ambientais para avaliar o desempenho do relé de densidade SF6.

Parâmetros técnicos

Intervalo de calibração: 0 ~ 1MPa (pressão absoluta)

Precisão do instrumento: grau 0.15

Resolução do visor de pressão: 0,0001mpa

Pressão de entrada: 0,9 ~ 1MPa (pressão relativa)

Ambiente de trabalho: temperatura - 10 ~ 50 °C

Humidade relativa: 5 ~ 90% RH

Resolução do ecrã: 800 × 480 (pixels) e tela sensível ao toque a cores

Capacidade de armazenamento: 50 grupos

Voltagem de contacto medida: DC24V

Dimensão global do hospedeiro: 325 mm × 275 mm × 140 mm

Dimensões gerais da caixa de acessórios: 360 mm × 250 mm × 110 mm
