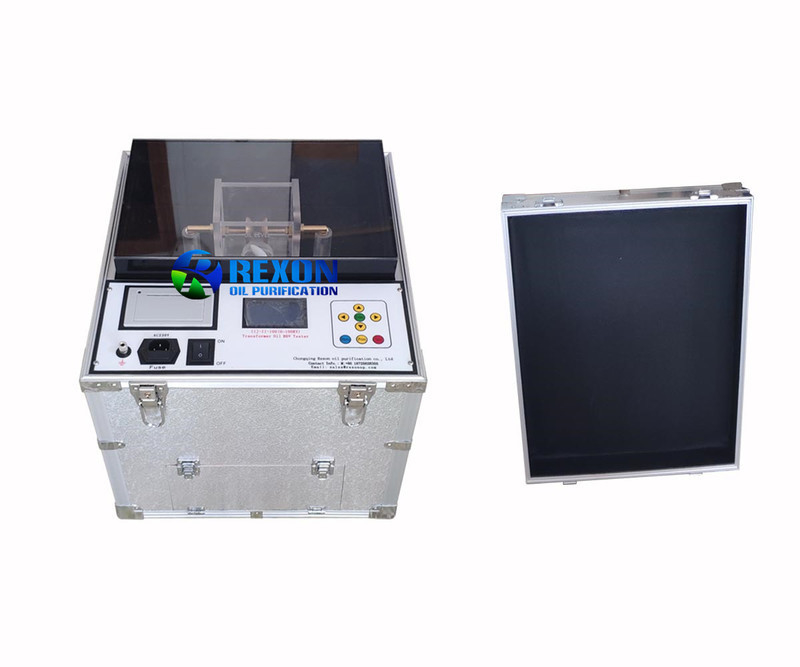

Testador BDV de óleo isolante automático portátil série IIJ-II

Aplicação

O teste de óleo portátil e totalmente automático da série IIJ-II é aplicado para testar a resistência dielétrica do óleo isolante, de 0 a 60KV, 80KV e 100KV.É concebido de acordo com o requisito do método de ensaio IEC 156 de resistência média do óleo de isolamento, que através da programação adequada, tem funções de aumento automático, descer, agitar, exibir e imprimir.O desligamento HV deve funcionar dentro de 10 segundos para permitir um isolamento automático parcial do sistema de controlo.O projeto portátil é mais adequado para utilização no local do projecto e conveniente de transportar, pode também manter o testador limpo e seguro.

Parâmetros técnicos

1Fornecimento de energia: 220 V AC, 50 Hz

2Voltagem de saída: 0-100KV AC

3Capacidade: 2,0 KVA

4Taxa de aumento da tensão de ensaio: cerca de 2 KVA/S

5Velocidade de ensaio de pressão: 3%

6. Sensibilidade de ruptura: < 2KV

7- distorção da forma da onda: ≤ 3%

8Tempo de avaria: ≤ 10 ms

9Ambiente de trabalho: temperatura: 0 a 40°C,

Humidade:< 85% (Humidade relativa)

10Ambiente de armazenagem: temperatura: -20 a 60 °C, umidade:< 75% (umidade relativa)

11Altitude de trabalho: < 1500 m. (Se superior a 1500 m, pode ser personalizado)

12Célula de ensaio: vidro, volume de 300 a 500 ml, com tampa protetora e agitado.

13. Eletrodos: aço inoxidável esférico de diâmetro 36 mm/hemisférico de raio 25 mm, com um espaço de 2,5 mm conforme IEC-156.

14Tempo de espera inicial da amostra de óleo: 180 segundos

Tempo de espera intermédio da amostra de óleo: 60 segundos

Tempo de sequência da amostra de óleo: 60 segundos

Número de ensaios consecutivos: 6

15. Dimensões e Peso

Antes da embalagem: 475 × 485 × 485 mm

Peso líquido: 45 KGS

Após a embalagem: 490 × 495 × 495 mm

Peso bruto: 50 KGS
